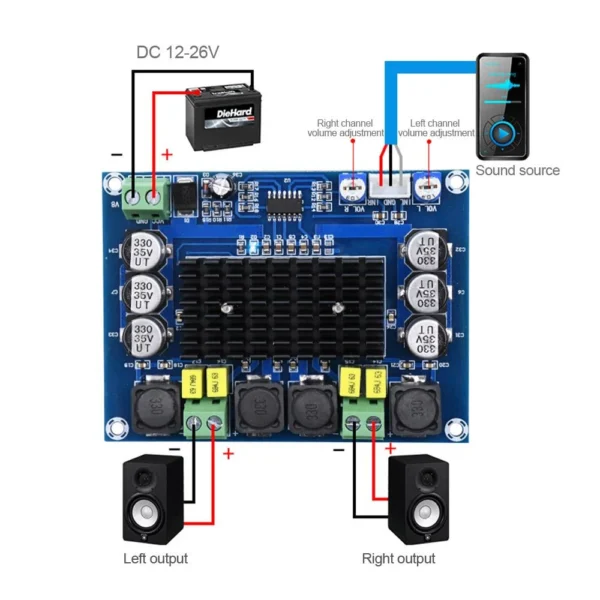

A TPA3116D2 egy kiváló minőségű digitális végfok IC a Texas Instruments műhelyéből. Ebből van építve ez a remek kis panel.
Tápfeszültség: 4.5 – 26 V
Hangszóró impedanciája: 4 – 8 Ohm
Teljesítmény hatásfok: 90% fölötti
Harmonikus torzítás + zaj: 0.5% alatt
A két csatorna erősítését egy-egy trimmerrel lehet beállítani. Ezek helyére akár egy 2×100 KOhm-os logaritmikus potméter köthető hangerőszabályzónak.
Nagy teljesítményen sem melegszik nagyon a hűtője, de beépítésnél mindenképpen jó szellőzést kell neki biztosítani.
Maximális kimenő teljesítmény:
:
| Tápfeszültség (V) | Hangszóró impedancia (Ohm) | Kimeneti teljesítmény (W) |
|---|---|---|
| 12 | 4 | 2 × 50 |
| 15 | 8 | 2 × 15 |
| 21 | 4 | 2 × 50 |
| 24 | 8 | 2 × 30 |
Figyelem! Sok üzletben ezt a terméket 2×100 – 2x120W-osnak árulják. Ez csalás, megtévesztés, a panel 1 darab végfok IC-vel nem tudhat ennyit!
