Összefoglaló, rendeltetés

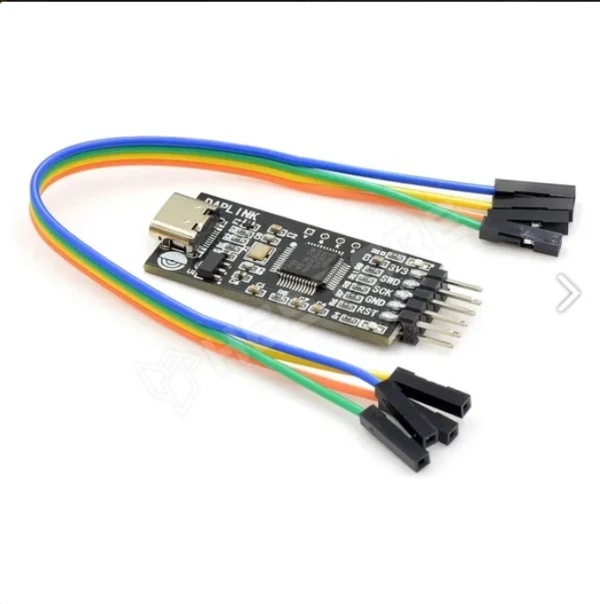

Nyílt forráskódú DAP-LINK modul Arm Cortex-M mikrovezérlők programozását és valós idejű hibakeresését teszi lehetővé. USB Type-C csatlakozóval, SWD interfésszel és integrált USB-UART híddal rendelkezik. Driver nélkül működik Windows, macOS és Linux rendszereken, 3.3V és 5V tápellátást biztosítva a céláramkörnek.
Ez a professzionális DAPLink modul egy sokoldalú, nyílt forráskódú megoldás Arm® Cortex®-M alapú mikrokontrollerek programozásához és valós idejű hibakereséséhez. A modern USB Type-C csatlakozó és a kompakt kialakítás ideálissá teszi mind a fejlesztői környezetben, mind a terepen történő alkalmazásra.
Főbb funkciók:
- CMSIS-DAP Hibakeresés: Teljes körű kompatibilitást biztosít a legnépszerűbb fejlesztői környezetekkel (pl. Keil MDK, IAR, VS Code, STM32CubeIDE), lehetővé téve a kód soronkénti futtatását és a változók vizsgálatát.
- USB-UART Híd: A beépített virtuális soros porton keresztül közvetlenül követhetőek a céláramkör üzenetei, külön USB-soros átalakító használata nélkül.
- Firmware: A nyílt forráskódú kialakításnak köszönhetően a firmware rugalmasan frissíthető vagy testreszabható a hivatalos ARMmbed GitHub repozitórium támogatásával.
Műszaki jellemzők:
- Interfész: SWD (Serial Wire Debug) csatlakozás
- Csatlakozó típusa: USB Type-C
- Támogatott platformok: Széleskörű kompatibilitás Arm Cortex-M magos mikrokontrollerekkel (STM32, nRF51/52, LPC, SAM sorozatok)
- Operációs rendszer támogatás: Driver nélkül használható Windows, macOS és Linux rendszereken
- Kimeneti feszültség: 3.3V és 5V-os tápellátás a céláramkör számára
Kivezetések (2x5p tüskesor):
| A oldal | B oldal |
|---|---|
| 3.3V | 5V |
| SWD | RXD |
| SCK | TXD |
| GND | GND |
| RST | 3.3V |
| Csatlakozó fajta | USB |
|---|---|
| Interfész | SWD |
| Kapcsolat a számítógéppel | USB |
