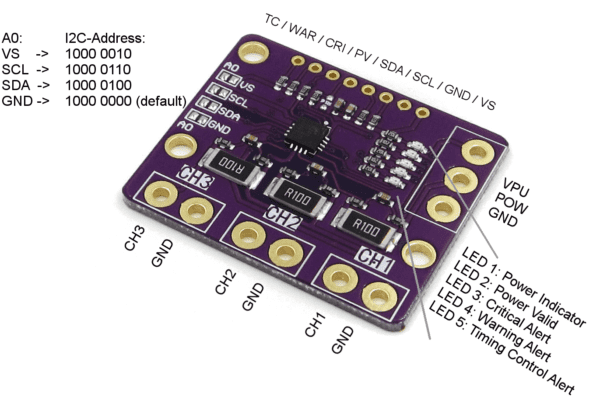

Az INA3221 egy háromcsatornás, nagy oldali áram- és buszfeszültség-monitor I 2C – és SMBUS-kompatibilis interfésszel. Az INA3221 mind a sönt feszültségesését, mind a busz tápfeszültségét figyeli, emellett programozható átalakítási időkkel és átlagolási módokkal rendelkezik ezekhez a jelekhez. Az INA3221 kritikus és figyelmeztető riasztásokat is kínál, hogy minden csatornához több programozható hatótávolságon kívüli állapotot észleljen. Az INA3221 érzékeli a buszok áramát, amely 0 V és 26 V között változhat. Az eszköz egyetlen 2,7 V és 5,5 V közötti tápfeszültséggel működik, és 350 μA (típus) tápáramot vesz fel. Az INA3221 –40°C és +125°C közötti üzemi hőmérsékleti tartományban van megadva. Az I2C- és SMBUS-kompatibilis interfész négy programozható címet tartalmaz. Ez a blog szisztematikusan bemutatja az INA3221-et a jellemzőiből, a specifikációkból, az alkalmazásokból, beleértve az INA3221 adatlapot és még sok minden mást.
| Common mode voltage (Max) (V) | 26 |
| Common mode voltage (Min) (V) | 0 |
| Input offset (+/-) (Max) (uV) | 80 |
| Input offset drift (+/-) (Typ) (uV/C) | 0.1 |
| Gain (V/V) | 1 |
| Gain error (%) | 0.25 |
| Gain error drift (+/-) (Max) (ppm/°C) | 50 |
| CMRR (Min) (dB) | 110 |
| Bandwidth (kHz) | 3.5 |
| Supply voltage (Max) (V) | 5.5 |
| Supply voltage (Min) (V) | 2.7 |
| Iq (Max) (mA) | 0.35 |
| Digital interface | I2C, SMBus |
| Features | Alert Function, Bi-directional, Low-side Capable |
| Resolution (Bits) | 13 |
| Operating temperature range (C) | -40 to 125 |
