Leírás
Az INA219 chip köré épített monitoráramkör földfüggetlen módon képes mérni feszültséget, áramerősséget és teljesítményt. Az átfolyó áram a félvezetőn belül mágneses teret hoz létre. Ezt hall elem segítségével méri, így a mérendő és a mérő áramkör közt villamos csatolás nem lép fel. A mérési eredmény I2C buszon át kiolvasható.

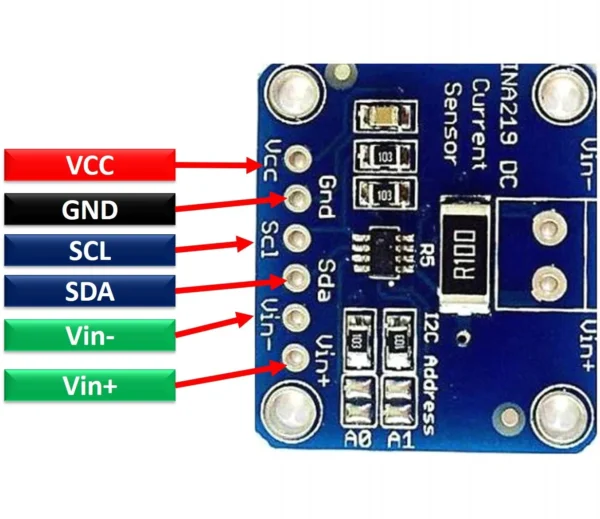

Csatlakozás
- Vcc – 3V…5V,
- SCL/SDA – IIC busz,
- GND – GND
- Vin- / Vin+ – mérőpont.
Műszaki jellemzők
- Mérhető áram: 0..3.2A (1% pontosság),
- Mérhető feszültség: 0….26V (1% pontosság),
- Tápfeszültség: 3…5V,
- Áramfelvétel: <1mA,
- Működési hőmérséklet-tartomány: -40..+80 °C,
- Átütési szilárdság: >750V (charge); >4kV (body).
Csomag
- 1x Árammérő modul.
