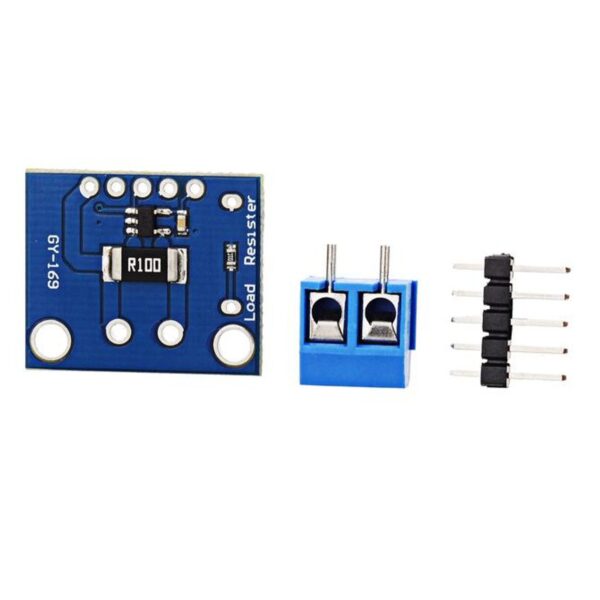

A GY-169 egy egyszerű áramátalakító 5A-ig terjedő árammérésre. Ez magában foglalja a Burr-Brown által a Texas Instruments-től szállított INA169 chipet, amely egy kis sönttel fokozza a leolvasott feszültséget, és feszültséghozamot ad a szándékos áramhoz képest. A 0,1 ohmos, 2 W-os ellenállás pontos árambecslést tesz lehetővé 5 A-ig, 1 V arányban minden amperre. Egyszerűen csatlakoztathatja a modult a mikrokontrollerhez, hogy vezérelje vagy figyelje bármely eszköz áramát.
A leválasztó kártya egy sönt ellenállást, az INA169 chipet és egy terhelési ellenállást tartalmaz. Bár úgy tűnhet, hogy a söntnek és a terhelésnek két ellenállása van, csak egy van a táblán. Feltételezve, hogy módosítani szeretné az ellenállások értékeit, megváltoztathatja azokat úgy, hogy az ellenállások különböző értékeit párhuzamosan helyezi el.
Features
- Complete Unipolar High-Side Current
- Measurement Circuit
- Wide Supply and Common-Mode Range
- Independent Supply and Input Common-Mode Voltages
- Single Resistor Gain Set
- Low Quiescent Current
- 5-Pin, SOT-23 Packages
- Number of channels: 1
- Comparators : 0
Specifications
- Chip: INA169
- Shunt resistor 0.1 ohm 1% 2W
- Supply voltage: 2.7 ⁓60 V
- Current measurement up to + 5A
- Output: 1V for each Ampere measured
- Common mode voltage (Max): 60V
- Common mode voltage (Min): 2.7V
- Input offset (+/-) (Max): 1000uV
- Input offset drift (+/-):1uV/C
- Gain: Adjustable
- Gain error: 2%
- Bandwidth: (kHz)440
- Iq (Max): 0.125mA
- Operating temperature range: (C)-40 to 125
https://learn.sparkfun.com/tutorials/ina169-breakout-board-hookup-guide/all
