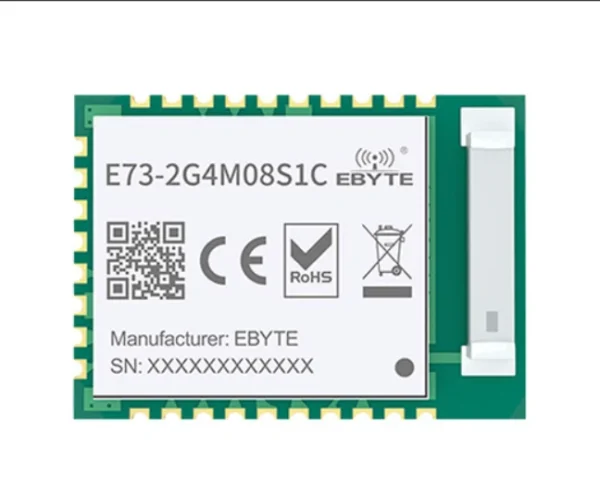

E73-2G4M08S1C
Kommunikációs modul, Bluetooth 5.0, BLE Mesh, Zigbee, Thread, nRF52840, ARM Cortex-M4F, 1MB Flash, 256KB RAM, kerámia antenna
Összefoglaló, rendeltetés
IoT és kis fogyasztású vezeték nélküli alkalmazásokhoz készült, 2,4 GHz-es kommunikációs modul. A Nordic Semiconductor nRF52840 SoC-ra épül, amely 32 bites ARM Cortex-M4F processzormagot tartalmaz. Támogatja a Bluetooth Low Energy 4.2/5.0, BLE Mesh, Zigbee és Thread protokollokat. A modul integrált kerámiaantennával rendelkezik, SMD kivitelű, és a legtöbb nRF52840 GPIO kivezetés elérhető rajta. A modul gyárilag alkalmazási firmware nélkül érkezik, ezért saját program fejlesztése szükséges.
| Paraméter | Érték |
|---|---|
| Gyártó | EBYTE |
| Típus | E73-2G4M08S1C |
| Kommunikációs modul típusa | IoT / BLE / 2,4 GHz |
| Chip | Nordic Semiconductor nRF52840 |
| CPU | ARM Cortex-M4F |
| CPU architektúra | 32 bit |
| Flash memória | 1 MB |
| RAM | 256 KB |
| Frekvenciatartomány | 2360…2500 MHz |
| Tipikus üzemi sáv | 2,4 GHz |
| Bluetooth | BLE 4.2 / 5.0 |
| További protokollok | BLE Mesh, Zigbee, Thread |
| Maximális adóteljesítmény | kb. +8 dBm |
| Vevőérzékenység | kb. -103 dBm @ BLE 125 kbps; -95 dBm @ BLE 1 Mbps |
| Kommunikációs távolság | max. kb. 120 m, nyílt terepen |
| Antenna | Integrált kerámiaantenna |
| Tápfeszültség | kb. 1,7/1,8…5,5 V* |
| Logikai I/O | nRF52840 GPIO |
| Interfészek | GPIO, UART, SPI, I²C/TWI, PWM, ADC, NFC, USB, SWD stb. |
| RTC | 32,768 kHz-es RTC támogatás |
| Szerelés | SMD |
| Raszter | 1,27 mm |
| Méret | 13 × 18 × kb. 0,8 mm |
| Tömeg | kb. 1,0 g |
| Üzemi hőmérséklet | -40…+85 °C |
| Tárolási hőmérséklet | kb. -40…+125 °C |
* A tápfeszültségnél érdemes figyelni arra, hogy az EBYTE különböző dokumentumverzióiban eltérően szerepelhet a megengedett és az ajánlott tartomány. A csatolt kereskedői képen 1,7…5,5 V szerepel; régebbi EBYTE dokumentációban 1,8–3,6 V-os ajánlott érték is megtalálható.
A gyártó 120 méteres hatótávadata labor-/nyílt téri mérés: maximális adóteljesítmény, jó antennakörnyezet és 1 Mbps adatsebesség mellett értendő.
