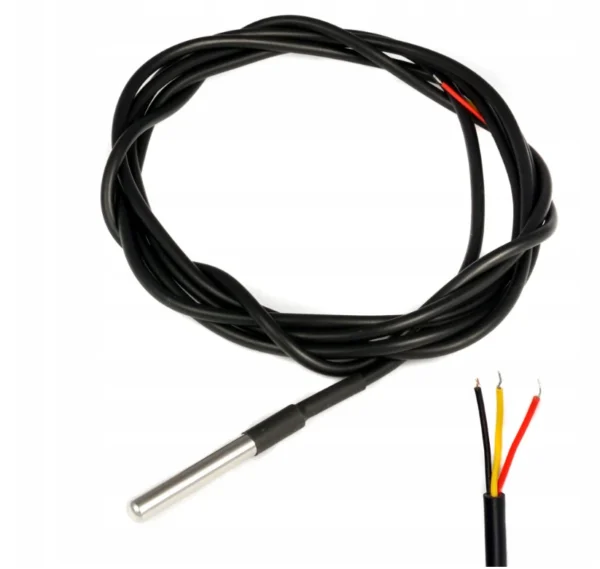

DS18B20 vízálló házban 1 méter hosszú kábelen – ez egy digitális hőmérséklet-érzékelő, amely 3.3V és 5V feszültséggel működik. Az általunk forgalmazott érzékelők eredetiek, amelyeket a MAXIM Integrated (amelyet a Dallas Semiconductors vásárolt) gyárt, beépített ADC átalakítóval rendelkeznek, amely lehetővé teszi a 12 bites pontosságú leolvasást, ami 0.0625°C felbontásnak felel meg, és maga a mérés pontos 0.5°C-ig.
Több érzékelő csatlakoztatásának lehetősége 1 kábelen:
Az érzékelők 1-wire interfésszel rendelkeznek, amely lehetővé teszi a kommunikációt mindössze 1 adatkábellel, és több érzékelő csatlakoztatását ugyanazon a kábelen, minden DS18B20 egyedi sorozatszámmal rendelkezik, így meg lehet különböztetni őket egymástól – így csökkentjük a vezetékek számát és megkíméljük a mikrokontroller portjait. A csatlakoztatás módja a termékgalériában látható.
DS18B20 A megfelelő hőmérséklet leolvasásához 4.7kΩ felhúzó ellenállást kell használni a VCC (piros) és a DATA (sárga) lábak között – az ellenállás nem tartozék.
Az eladott érzékelő parazita üzemmódban is működhet – vagyis 2 vezetékkel csatlakoztatható, a csatlakozás módját a galériában mutatjuk be.
Leírás:
- tápellátás 3.3-5V
- Mérési tartomány: -55°C-tól +125°C-ig
- Mérési pontosság: 0.5°C -10-85°C között
- Mérési pontosság: 1°C -30-100°C között
- Mérési pontosság: 2°C -55-125°C között
- Felbontás: 9 – 12 bit
- VCC, GND, DATA kivezetések
- kábel: 1 m
- Tok típusa: vízálló
