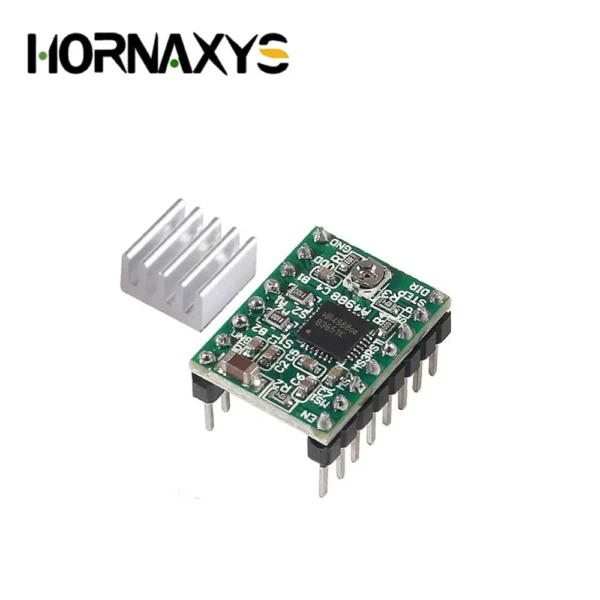

Az A4988 egy komplett mikroschléptető motormeghajtó beépített fordítóval az egyszerű működés érdekében. Ez a termék teljes, fél, 1/4, 1/8 és 1/16 lépéses üzemmódban kapható, bipoláris léptetőmotorokat működtet, kimeneti meghajtási kapacitása legfeljebb 35 V és ± 2 A. Az A4988 tartalmaz egy fix kikapcsolási idejű áramszabályozót, a szabályozó lassú vagy vegyes lecsengési módban. Az A4988 átalakító az egyszerű megvalósítás kulcsa. Mindaddig, amíg a „lépés” bemenet egy impulzus bevitelével egy mikrolépést hajt a motorra. Nincsenek fázissorrend-táblázatok, nagyfrekvenciás vezérlővonalak vagy bonyolult interfészek programozásához. Az A4988 interfész nagyon alkalmas a komplex mikroprocesszor nem áll rendelkezésre vagy túlterhelt.
A mikrolépéses üzemben az A4988 belső aprításvezérlés automatikusan kiválasztja az aktuális lecsengési módot (lassú vagy vegyes). A vegyes lecsengési módban a készülék kezdetben néhány gyors lecsengésben rögzített leállási időre van beállítva, majd a többi lassú lecsengési időre. A vegyes lecsengésű áramszabályozási séma csökkentett hallható motorzajt, nagyobb lépéspontosságot és csökkentett energiafogyasztást eredményez. Belső szinkron egyenirányító vezérlő áramkörrel rendelkezik az impulzusszélesség-modulációs (PWM) üzem energiafogyasztásának javítása érdekében. A belső áramköri védelem a következőket tartalmazza: hőleállítás hiszterézissel, feszültség alatti lezárás (UVLO) és keresztáramvédelem. Speciális tápellátási szekvencia.
A4988 felületre szerelhető QFN-csomagolás (ES), mérete 5 mm × 5 mm, névleges teljes csomagmagassága 0,90 mm, a fokozott hőelvezetés érdekében szabadon hagyott paddal.Ez a csomag Pb (T utótaggal), 100% matt ónozott ólomkeretes bevonattal.
Jellemzők és előnyök
– Alacsony RDS (bekapcsolt) kimenet
– Automatikus áramcsökkenési üzemmód észlelése / kiválasztása
– Lassú áramcsökkenési módokkal való keverés
– Szinkron egyenirányítás az alacsony teljesítményleadás érdekében
– Belső UVLO
– Keresztáramú védelem
– 3,3 és 5 V kompatibilis logikai tápellátás
– Hőleállító áramkör
– Földzárlatvédelem
– Terhelés rövidzárlat elleni védelem
– Választható öt lépcsős üzemmód: teljes, 1/2, 1/4, 1/8 és 1/16
